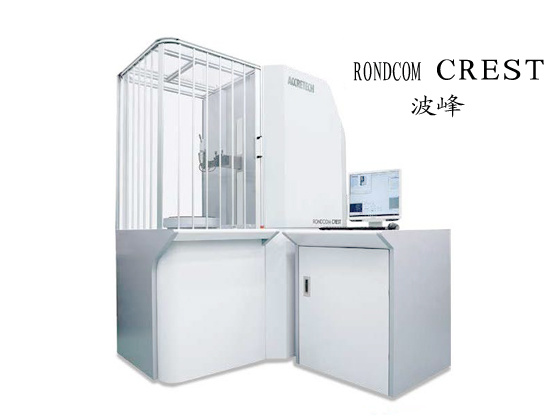

東京精密 RONDCOM CREST波峰系列圓度儀

所屬分類：

檢測設備

品牌：

東精精密

生產地：

點擊下載PDF

產品詳情

全新開發的驅動·導向方式，實現世界最高等級的精度專利申請中

RONDCOM CREST 搭載了新開發的機構（Z 軸立柱及R 軸驅動部）集合了東京精密傳統和技術
精髓。
全新驅動方式采用了長久以來深獲廣大客戶贊譽，表面粗糙度、輪廓測量機所使用的非接觸、低振
動線性馬達驅動技術和全新開發獨創的定位機構。此外，導向方式也采用了新開發的機構，既繼
承了經三坐標測量機多年實踐、RONDCOM 60 系列也成功應用的空氣軸承非接觸支撐技術，更
把空氣軸承升級為RONDCON CREST 專用的更低振動版本
通過驅動、導向方式的有機結合，回轉精度、各軸的定位精度和直線度大幅提高，實現了世界最高
級別的超高精度，成為名副其實的標志性產品。
由于驅動均采用非接觸式方式、導軌沒有磨損，確保設備的高精度長期安定。

新開發的測力控制傳感器，實現圓度和粗糙度測量的自由切換

通過新開發的測量力控制傳感器，可以在軟件上自動調整測量方向，
測力和前向行程。通過測量方向、測
力的自動調節功能以及粗糙度測量
選配功能，和T 型兩用測針，實現圓
度和表面粗糙度測量的自動切換，對
需要同時評價圓度和粗糙度的工件
也不需要像原來一樣手動切換。

超高精度直徑測量，重復精度高達0.3μm

根據RONDCOM NEX 系列有實際成果的對向直徑測量功能，可
以消除由于溫度變化和母線偏差造成的誤差，實現高精度測量。
另外，由于搭載了新開發的自動母線調整機構，因此可以提高對母
線偏差造成的誤差的消除效果，進行極高精度的直徑測量。

規格
外觀圖
目項RONDCOM CREST
測量范圍
最大測量徑(mm) φ 420（外徑）、φ 480（內徑）
半徑方向行程（R 軸） (mm) 250
上下方向行程（Z 軸） (mm) 520
最大裝載直徑(mm) φ490
最大測量高度(mm) 500
最大測量深度(mm) 150 *1
精度
回轉精度*2 半徑方向(μm) （0.01 + 3H/10000）
軸方向(μm) （0.02 + 3R/10000）
直線度精度
上下方向（Z 軸） (μm/mm)
0.05/100
0.13/350
半徑方向（R 軸） (μm/mm) 0.2/200
平行度精度Z軸/ Ｔ軸(μm/mm) 0.5/350
垂直度精度R軸/ Ｔ軸(μm/mm) 0.3/200
光柵尺
指示精度
Z 軸(μm) （0.5 + L/1000）
R 軸(μm) （0.3 + L/1000）
速度
測量速度
回轉速度（T 軸） (/min) 1 ~ 10（回轉測量）、0.01 ~ 1（粗糙度測量）
上下速度（Z 軸） (mm/s) 0.5 ~ 10（直動測量）、0.03 ~ 1.5（粗糙度測量）
半徑方向速度（R 軸） (mm/s) 0.5 ~ 10（直動測量）、0.03 ~ 1.5（粗糙度測量）
移動速度
回轉速度（T 軸） (/min) max.20
上下速度（Z 軸） (mm/s) 70（自動操作時）、5~50（J/S 操作時）
半徑方向速度（R 軸） (mm/s) 50（自動操作時）、5~50（J/S 操作時）
工作臺
工作臺直徑(mm) φ340
調心范圍(mm) ± 5
調平范圍 (° ) ± 1
最大承載質量 (kg) 65
采樣點數(點) 72000
濾波器的種類數字濾波高斯 /2RC / 花鍵/ 可靠性（多槽軸）
截止值
回轉方向（T 軸）
低通15、50、150、500、1500、5000 U/R
帶通1 ～ 5000 U/R
直動方向（Z 軸）低通0.025、0.08、0.25、0.8、2.5、8 mm
中心法MZC（最小領域圓）、LSC（最小二乘圓）、MIC（最大內接圓）、MCC（最大外接圓）
測量項目
回轉方向圓度、平面度、平面度（復數）、平行度、同心度、同軸度、圓柱度、垂直度、跳動、壁厚差、徑偏差、部分圓
直動方向直線度（Z）、直線度（R）、軸心直線度（Z）、徑偏差（Z）、圓筒度（Z）、垂直度（Z）、平行度（Z）
粗糙度分析項目
規格對應JIS'01/'13、JIS'94、JIS'82、ISO'97/'09、ISO'84、DIN'90、ASME'95/'02
參數
Ra, Rq, Ry, Rp, Rv, Rc, Rz, Rmax, Rt, Rz.J, R3z, Sm, S, RΔa, RΔq, Rλa, Rλq, TILT A,
Ir, Pt, Pc, Rsk, Rku, Rk, Rpk, Rvk, Mr1, Mr2, VO, K, tp, Rmr, tp2, Rmr2, Rδc, AVH,
Hmax, Hmin, AREA, NCRX, R, Rx, AR, NR, CPM, SR, SAR
評價曲線斷面曲線、直動粗糙度曲線、濾波波紋度曲線、波紋度曲線、滾動圓波紋度曲線、滾動圓中心線波紋度曲線、
ISO13565-1 斷面曲線、ISO13565-1 粗糙度曲線、粗糙度Motif 曲線、波紋度Motif 曲線、包絡波紋度曲線
表面特性表示負荷曲線、振幅分布曲線、功率譜
形狀除去最小二乘直線、n 次多項式、兩端、最小二乘圓、最小二乘橢圓、花鍵、可靠性（多槽軸）
分析處理功能
缺口處理功能（上下限 / 角度 / 光標）、圓度評價方法的組合、設計值比對功能、
圓柱形狀立體顯示（描線、陰影、等高線）、實時顯示、形狀特性曲線顯示（負荷曲線、振幅分布曲線、功率譜）、
CNC 全自動測量功能、自動調平/ 調心調節功能
表示項目測量條件、測量參數、備注、打印機輸出條件、形狀圖形（展開 / 立體）、錯誤信息等
安裝尺寸
寬
L 型布局時 (mm) 2240
I 型布局時(mm) 2750
深
L 型布局時(mm) 2010
I 型布局時(mm) 1250
高(mm) 1940
本體重量
測量部 (kg) 1350
數據處理部(kg) 100
電源
電壓、頻率 (V、Hz) AC100 ~ 120 or AC200 ~ 240、50/60（需接地）
功率 (VA) 約820
氣源
供給壓力 (MPa) 0.45 ~ 0.7
使用壓力(MPa) 0.4
空氣消耗量(NL/min) 54
本體的氣源接頭外徑φ ８的快速管接頭
使用環境
使用溫度范圍(℃ ) 10 ~ 30
精度保證溫度范圍(℃ ) 20 ± 1
