臺灣福裕Multi-function CNC surface grinder高智能CNC精密分度?成型磨床

作者：

趙明亮

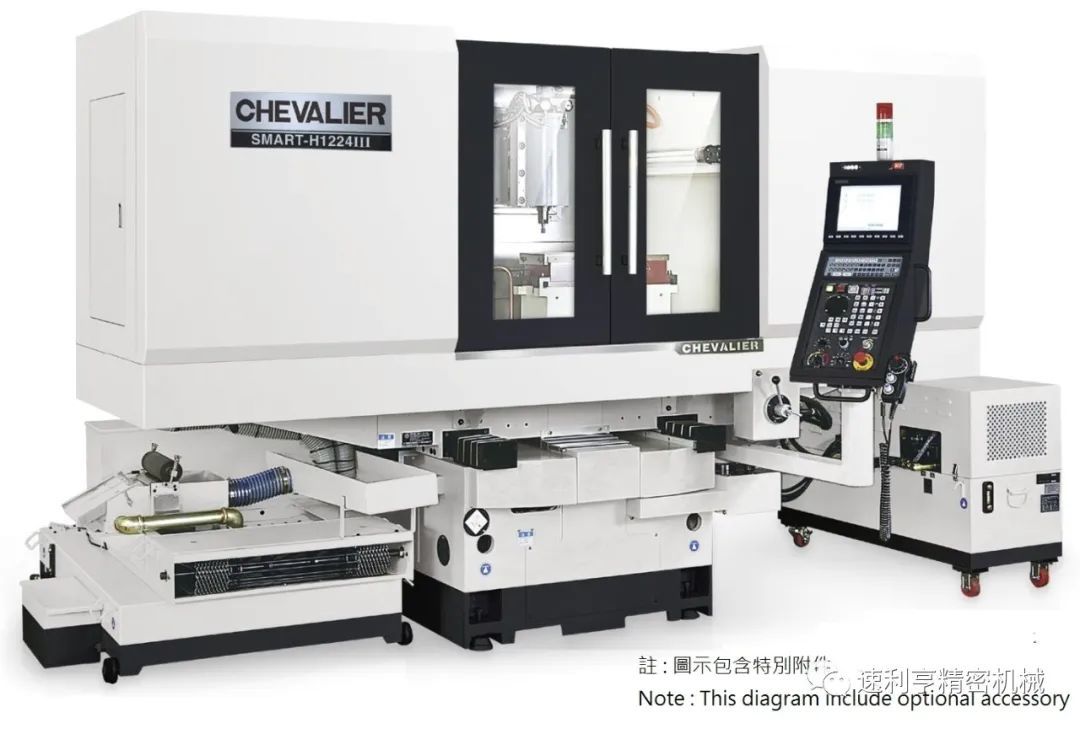

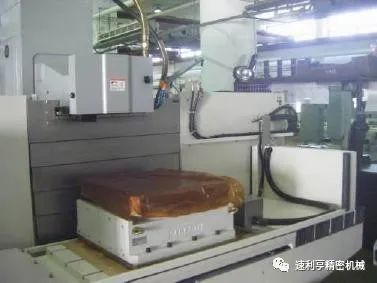

1、Machine introduction機臺簡介

精密、穩定、實惠是代表 SMART-IV 數控成型磨床設計背後的驅動力。為醫療、汽車、能源、半導體、航太、模具及加工產業所需的標竿，以符合現在與未來的市場需求，並為工廠自動化鋪路。

此系列機臺，對形狀複雜工件的加工，能得到高精度與良好的表面粗糙度。重負荷的滑軌、一體成型的鑄造底座、硬化處理的鋼軌，形成了堅固的機械結構，能大幅減少振動與位移。

操作友善的 Chevalier 磨床，擁有我們獨家的 SMART iControl 圖形對話程式介面，結合 TaskLink 研磨排程功能，可讓操作人員在一個加工循環內完成多個複雜的研磨工作。

1.1 Machine structure機械結構

1	Spindle seat主軸座	8	Y-axis motor Y軸馬達
2	Column機身	9	Spindle motor主軸馬達
3	Machine base底座	10	Counter weight升降配重缸
4	Saddle鞍座	11	Spindle主軸
5	Table工作臺	12	Electric cabinet電氣箱
6	Z-axis motor Z軸馬達	13	Control cabinet控制箱
7	X-axis motor (B-type) X軸馬達 Hydraulic cylinder (H-type) 油壓缸

1.2 Machine specifications機械規格

Specifications 規格

Description 項目

SMART-H1640IV

SMART-B1640IV

Capacity

性能數據

Max. grinding length-longitudinal

最大研磨長度-左右向

1,015 mm (40”)

Max. grinding width-crosswise

最大研磨寬度-前後向

405 mm (16”)

Distance between table to spindle centerline

工作臺至主軸中心距離

600 mm (23.6”)

Height from table to ground

工作臺至地面距離

975 mm (38.4”)

Max. table load

工作臺最大負載

470kg (1036 lbs.)

Table

工作臺

Table size

工作臺尺寸

400 mm × 1,000 mm

( 15.7” x 3.9”)

T-slots (Width x Pitch x No.)

T形槽 (尺寸x間距x數量)

14 mm x 100 mm x 3

(0.6” x 3.9 “ x 3)

Table speed (variable)

工作臺速度 (無段變速)

5 ~ 25 m/min

(16 ~ 82 fpm)

0 ~ 20m/min

(0~65.6 fpm)

Max. table travel

工作臺行程

1,100 mm (43.3”)

Transverse movement

橫向移動 (Z)

Max. travel

最大移動行程

450 mm (17.7”)

Max. travel

Double-sided water baffle

加裝雙邊擋水牆的最大移動行程

Feed speed

進給速度

0 ~ 3,000 mm/min (0 ~ 10 fpm)

Min. input

最小輸入單位

0.001 mm (0.0001”)

Wheelhead elevation

輪頭垂直移動 (Y)

Max. travel

最大移動行程

450 mm (17.7”)

Feed speed

進給速度

0 ~ 3,000 mm/min (0 ~ 10 fpm)

Min. input

最小輸入單位

0.001 mm (0.0001”)

Spindle

主軸

Spindle speed

主軸轉速

1,800 rpm

Wheel dimension (OD x Width x Bore)

砂輪尺寸 (外徑 × 寬度 × 孔徑)

ø 355 mm × 50 mm × ø 127 mm

(ø 14” × 2” × ø 5”)

Control system

控制系統

SMART iControl 4

Specifications 規格

Description 項目

SMART-H1640IV

SMART-B1640IV

Motors

馬達

Spindle motor

主軸馬達

11 kW (15 HP)

Axis motors (X / Y / Z)

軸向馬達 (X / Y / Z)

Y / Z : 1.1kW (1.5 HP)

X: 3.9 kW (5.2 HP)

Y / Z : 1.1 kW (1.5 HP)

Dressing unit motor

修整器馬達

－

Oil lubrication motor

潤滑油馬達

Hydraulic motor

油壓馬達

2.25 kW (3HP)

－

Coolant motor

切削液馬達

－

Water gun motor

水槍馬達

－

Power and air requirement

電源與空壓需求

Power required

電源需求

23 kVA

Input voltage

輸入電壓

According to local voltage

隨當地電壓

Total air consumption

空壓需求

Pressure

壓力

6 kg/cm² (86 psi)

Flow

流量

200 NL/min (7 cfm)

Tank capacities

儲槽容量

Hydraulic tank capacity

油壓箱容量

150 L (40 gal.)

－

Spindle oil chiller tank capacity

主軸冷卻油箱容量

－

Lubricant tank capacity

潤滑油容量

10 L (2.6 gal.)

Coolant tank capacity

切削液容量

－

Machine dimensions

機械尺寸

Floor space (W x D x H)

佔地空間 (寬x深x高)

4,450mmx2,655mm

x2,080mm

(175.2”X104.5”X81.9”)

3,590mmx2,655mm

x2,080mm

(141.3”X104.5”X81.9”)

Net weight

機臺淨重

4,200 kg (9,200 lbs.)

Accuracy

精度

Positioning accuracy

定位精度

0.005 mm (0.0002”)

Repeatability accuracy

重覆精度

0.003 mm (0.00012”)

Accuracy standard

精度檢驗標準

ISO 1986-1

1.3工作臺面佈置示意圖

2. Machine features機臺特點

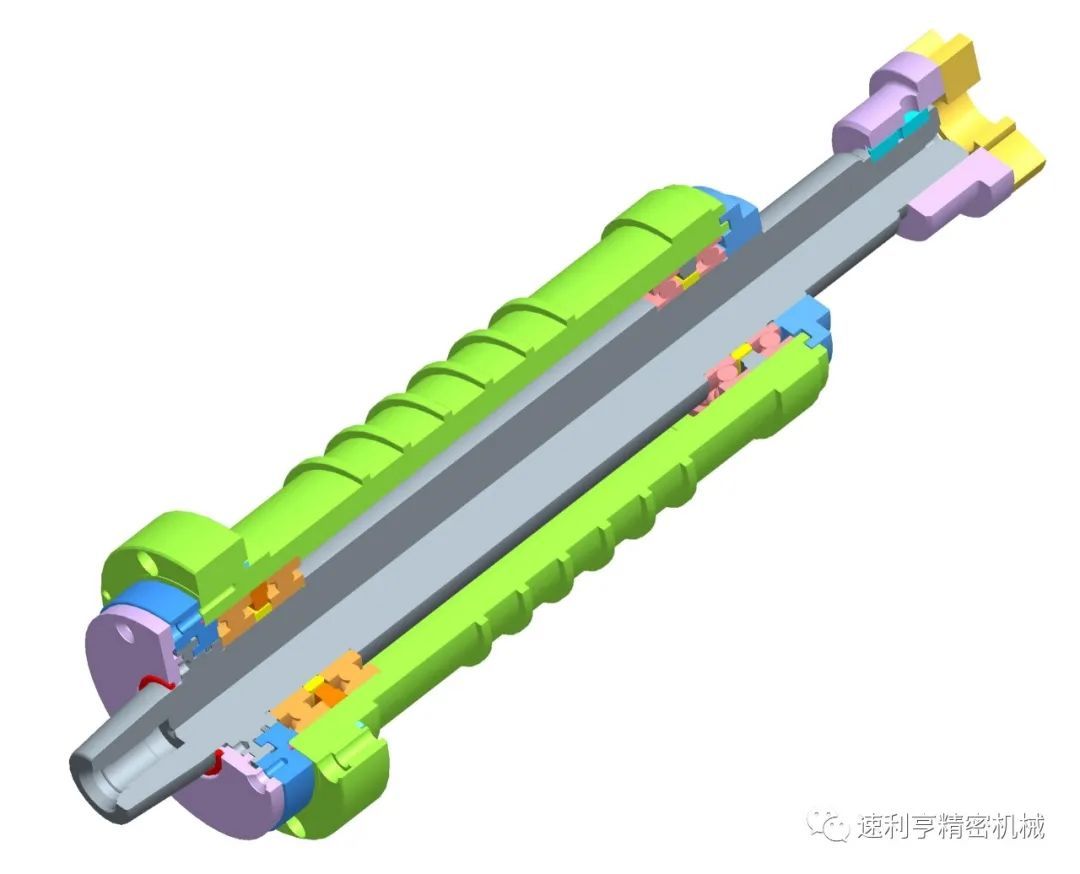

2.1 Spindle design主軸設計

主軸採用 4 個 P4 等級超精密油脂潤滑的斜角滾珠軸承，主軸並具備氣冷循環設計。

2.1 Construction design 機構設計

Lifting mechanism

升降機構

機身與主軸座滑動採高剛性硬軌設計，以Turcite-B為滑動介質，摩擦係數低。並使用斜楔鎖緊機構，配合配重裝置，減少滾珠螺桿磨耗，提高昇降靈敏度，確保進給精度。

經熱處理及研磨的工作臺軌道，搭配滾柱珠排在切削與快速進給時，展現出平穩精密的動作。

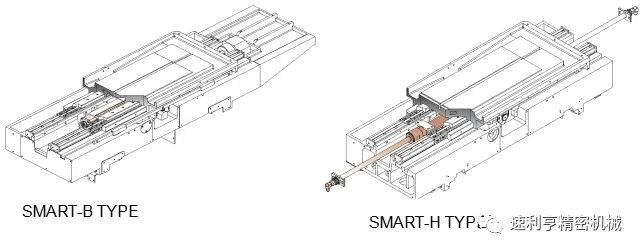

SMART-H 型 (二軸 CNC 控制)

X 軸向採用油壓缸作驅動，速度為 5~25 m/min (16~82 fpm).

SMART-B 型 (三軸 CNC 控制)

X 軸是以滾珠螺桿搭配伺服馬達作驅動，可得到精準的定位，且速度為 0~20 m/min (0~65.6 fpm).。

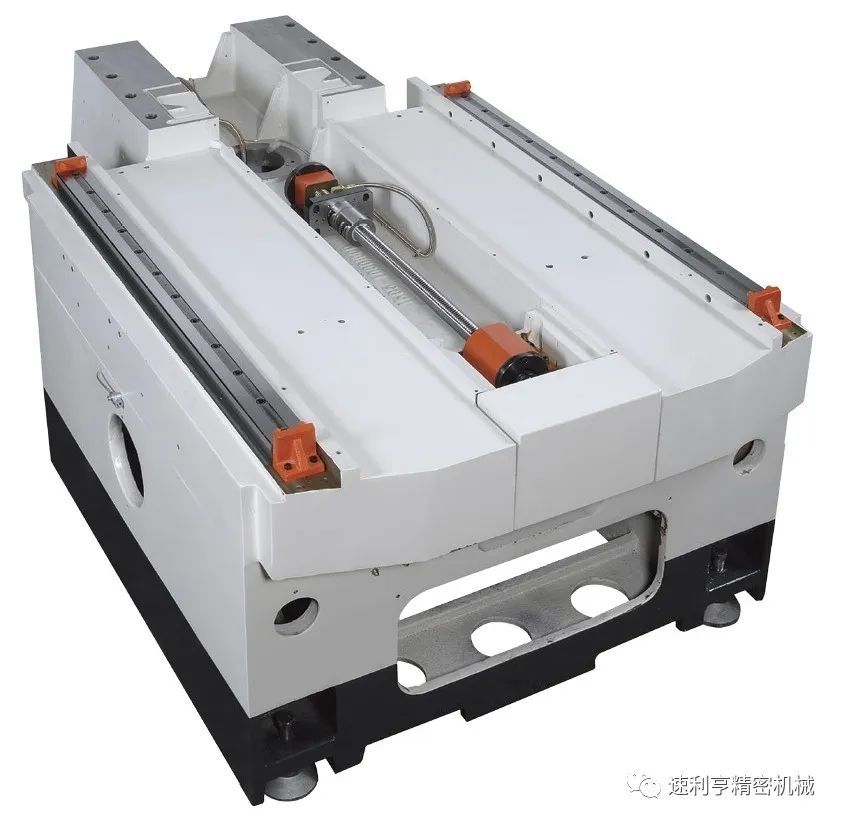

Base and saddle guideway system

底座與鞍座

底座與鞍座之滑動機構，由精密滑軌及滾柱珠排所組成，能完全吸收垂直負載，進給移動順暢。結構採用特殊T型底座設計，3D動態模擬分析，使用一體成型鑄造，強度高穩定性佳壽命長。

3.1 SMART iControl description控制功能描述

All new SMART iControl

全新 SMART iControl 控制系統

SMART iControl 強大的運算能力，強化 HMI 人機介面的功能，並提升精度。將 SMART iControl與網路連接資料分析相結合，幫助管理人員藉此

改善生產流程，並且提升生產能力。

SMART iControl 可支援 M3 串列通訊伺服系統，通訊頻寬大幅提升到100Mbps，解析度最高可支援到 24 位元，提升原有的讀取速度，有效提高

加工的平滑性。

具備每秒處理 2,000 單節的高速運算能力，並具

備多項高速高精功能，如：高精度平滑性、高精度軌跡輪廓控制、加工路徑平滑、多組加工條件、快速參數設定等，可有效提升加工精度與平面度。

配合多軸加工需求，最多可控制八個 CNC 軸。可四軸或五軸四連動，進行複雜的成型加工。迎合未來自動化需求，可透過 SRI 介面對外通訊IO 模組，增加額外的 IO 點(選配)，串聯廠內其他自動化設備。

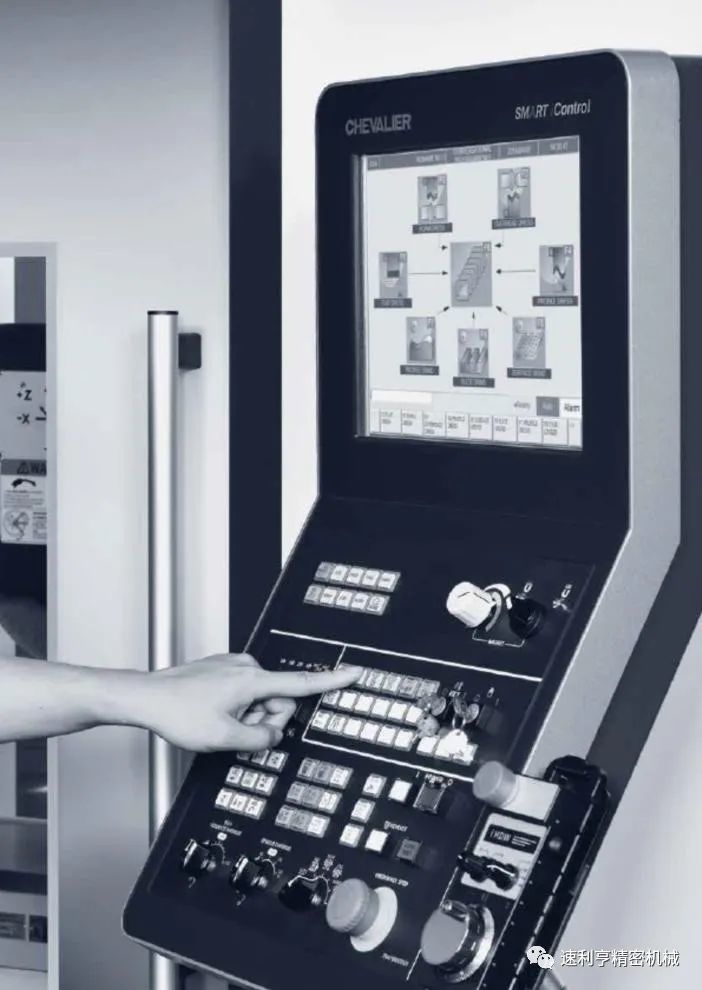

SMART iControl 搭載 10.4" LCD 彩色螢幕，人機介面 (HMI) 的功能以 3D 圖形顯示，讓使用者可簡易輕鬆輸入加工條件。

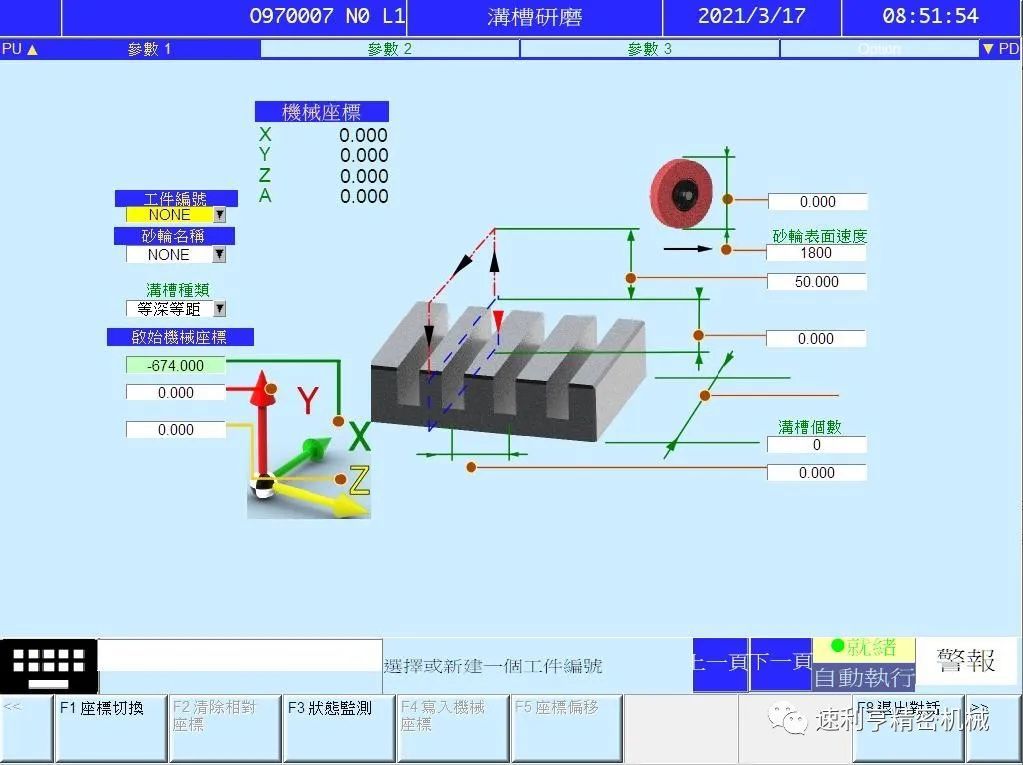

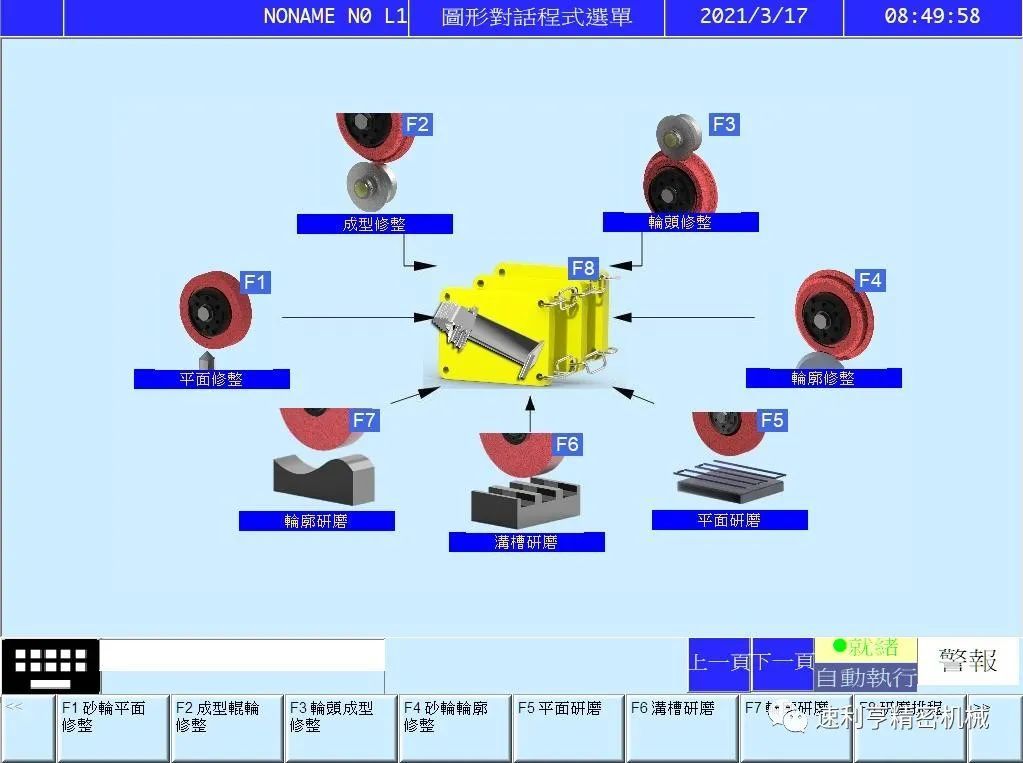

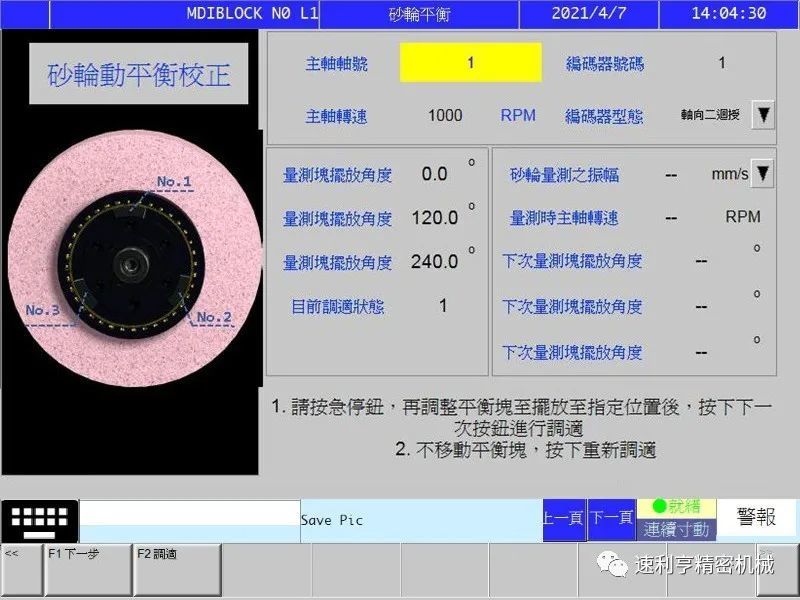

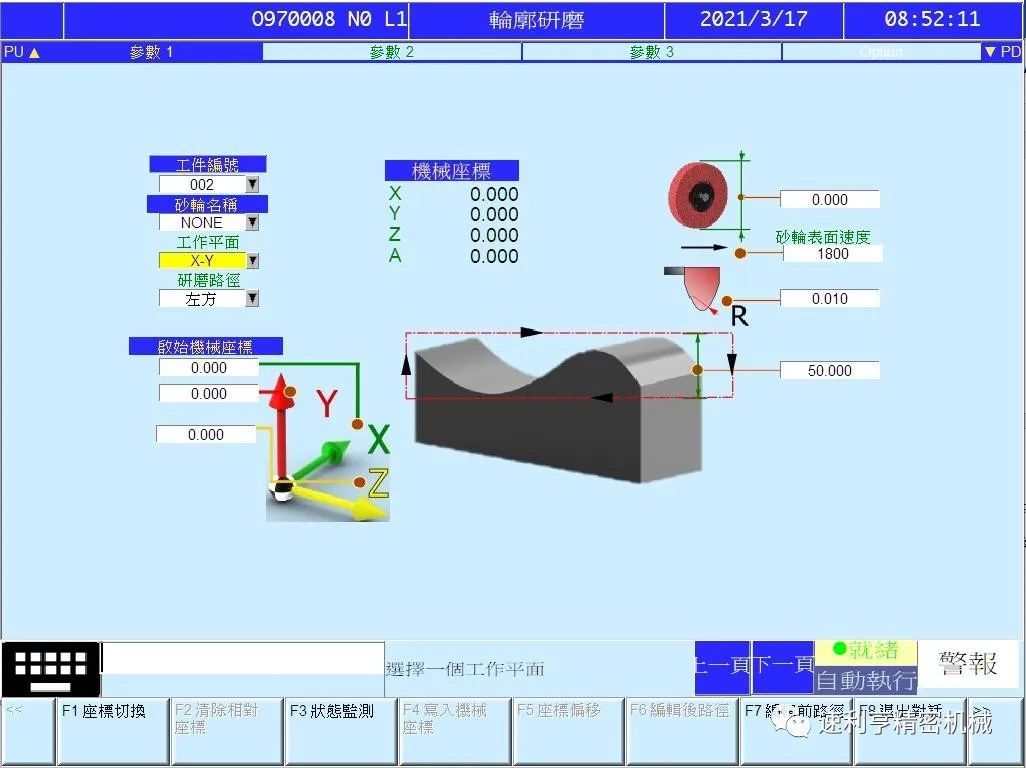

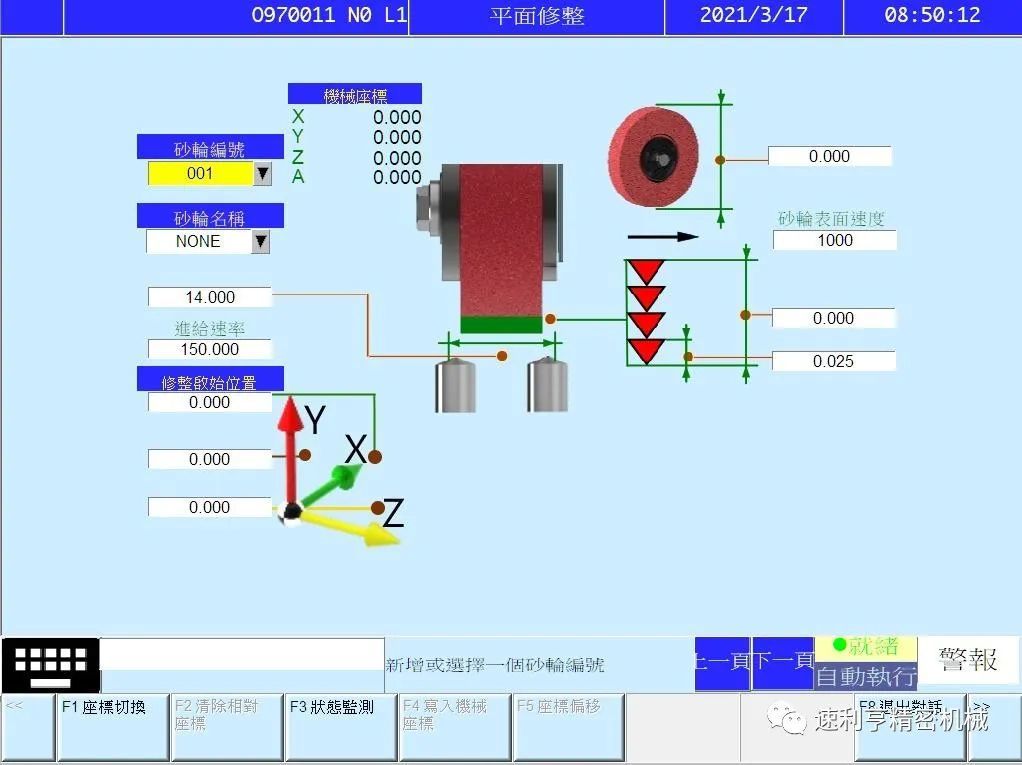

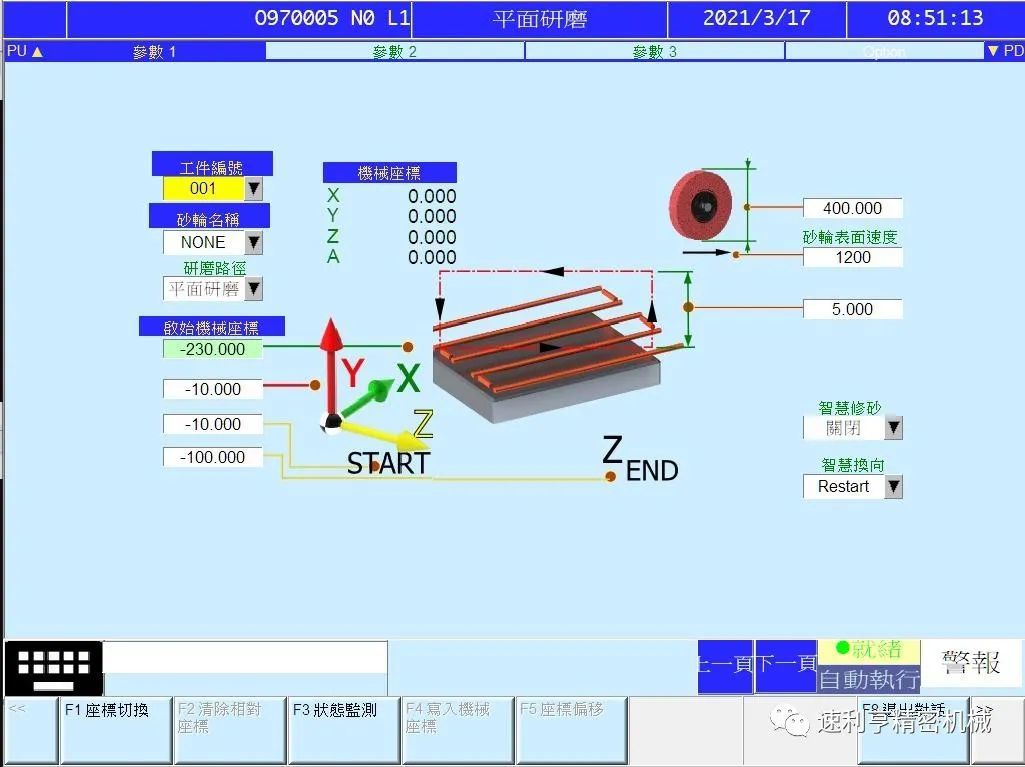

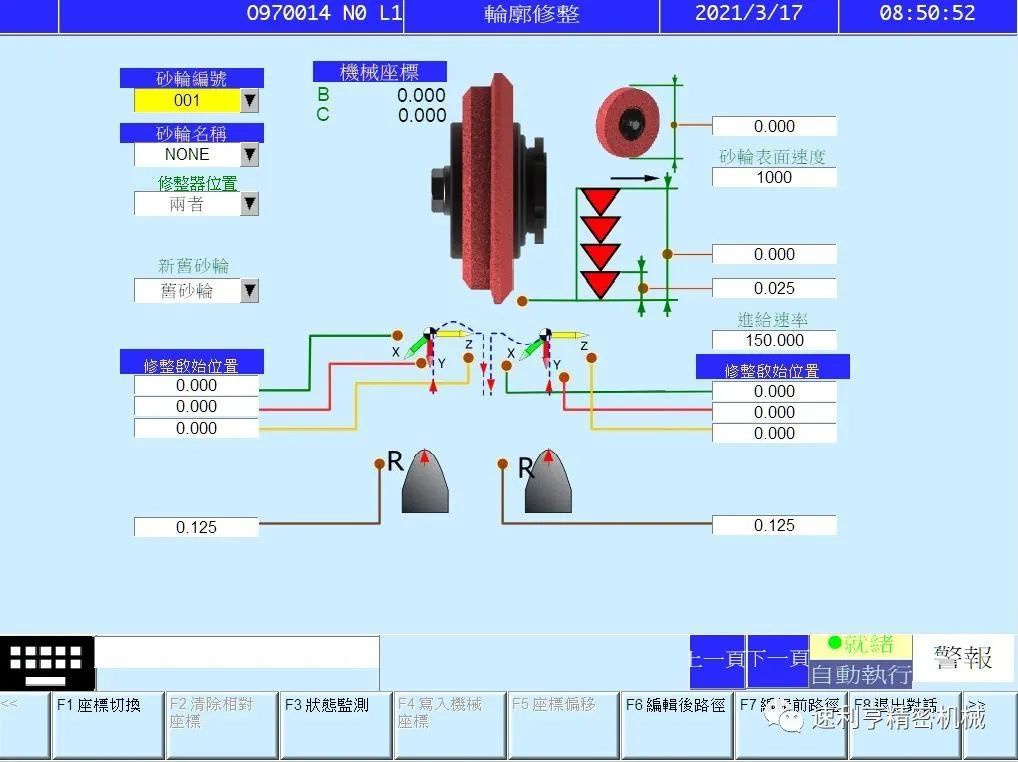

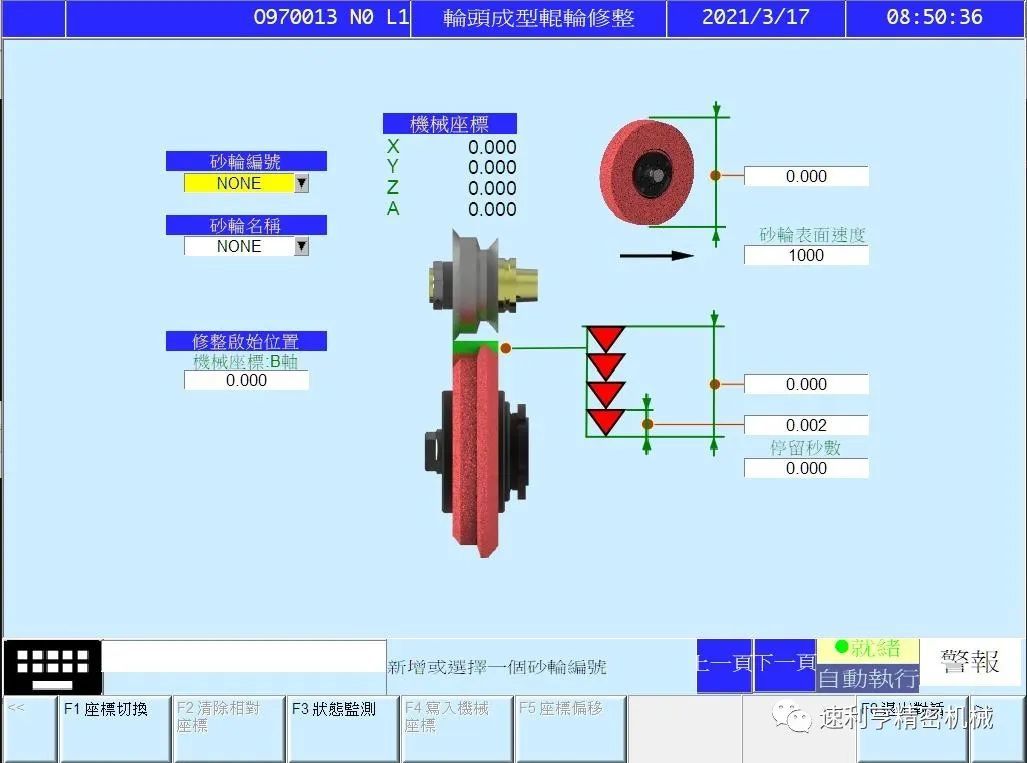

1.1.1 Operation screen圖形對話畫面

圖形對話畫面
